Anschlüsse
All-IP
Verbreitete Stecker und Dosen für Internet und Multimedia. Ältere Hausanschlüsse, mit den richtigen Adaptern funktioniert es auch damit. Hier finden sie Darstellungen der aktuellen DSL Anschluss-Dosen. Sowie eine Übersicht Historischer Dosen, wie sie früher gebräuchlich waren. Zudem eine Übersicht der jeweiligen Adapter zu den diversen Dosen. Besser! alte Dosen umrüsten auf digital-Dosen.
Rückführungsdose 1xRJ45
Für Rückführung des analogen Telefon Signals
Breitbanddose alt
BBR-Dose (Breitband ready) kann als VoIP-Rückführungsdose eingesetzt werden.
Breitbanddose alt
BBR-Dose (Breitband ready) kann als VoIP-Rückführungsdose eingesetzt werden.
Feller TT83 6-polig Reichle
Die startk verbreitete Reichle Dose,
Feller TT83_RJ45
Kombinierte Dose mit z.B. RJ45 und Reichle
Adapter xDSL TT83-RJ45_RJ11
Adapter oft auch als xDSL Filter für Internet
Adapter RJ45-TT83
Adapter für ISND
Stecker-TT89-Reichle – RJ11/12
TT89 Reichlestecker (abgewinkelt) als Gerätestecker oder Adapter auf z.B. RJ11/12
TT-4 Polig
In älteren Gebäuden findet man diese 4 polige Telefon Steckdose, Adapter für die neueste Internet Infrastruktur ist aber erhältlich, empfohlen aber Dose umrüsten.
TT 4 Polig Stecker
Stecker zum Beispiel als Adapter ausführung für die Buchse oben
RJ45 für Ethernet und DSL (ev. RJ12)
Telefon / Netzwerk Dose
TT83_RJ45
Adapter RJ45 und Reichle TT83
Details:

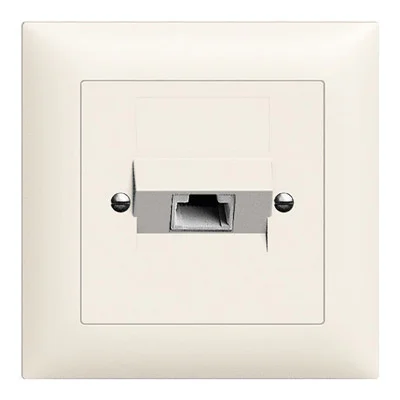

RJ45 Digital-Dose
RJ45 Dose für Internetanschluss ALl-IP. Kein analoges Signal mehr.
Auf/Unterputz AP und UP erhältlich
Rückführungsdose 1xRJ45
Ist eine Rückführung auf die bestehende Hausinstallation notwendig, wird die TT-Dose durch eine VoIP-Rückführungsdose ersetzt. Damit verwenden sie die bestehenden analog-Telefonaparte. Wenn ihre Swisscom Internet-Box an die VoIP-Dose angeschlossen wird (lila Patchkabel), werden die Innenkontakte geöffnet und das eingehenden DSL- und das ausgehenden Analog-Signal voneinander getrennt. Alle nach der VoIP-Dose angeschlossenen TT83-Steckdosen erhalten nun das analoge Telefonsignal aus der Internet-Box (All-IP). Spezielle Analog-/Digital-Filter sind nicht mehr notwendig. Quelle

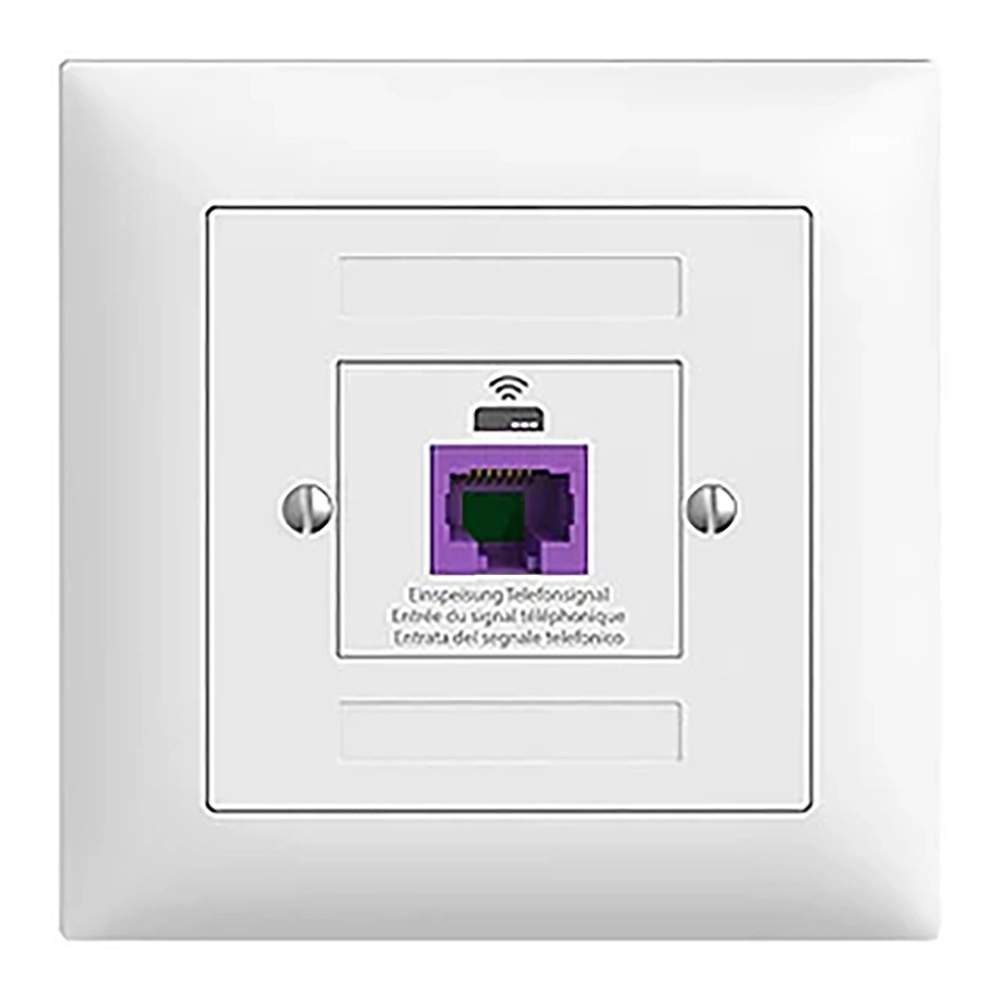

Neue VoIP-Rückführungsdose

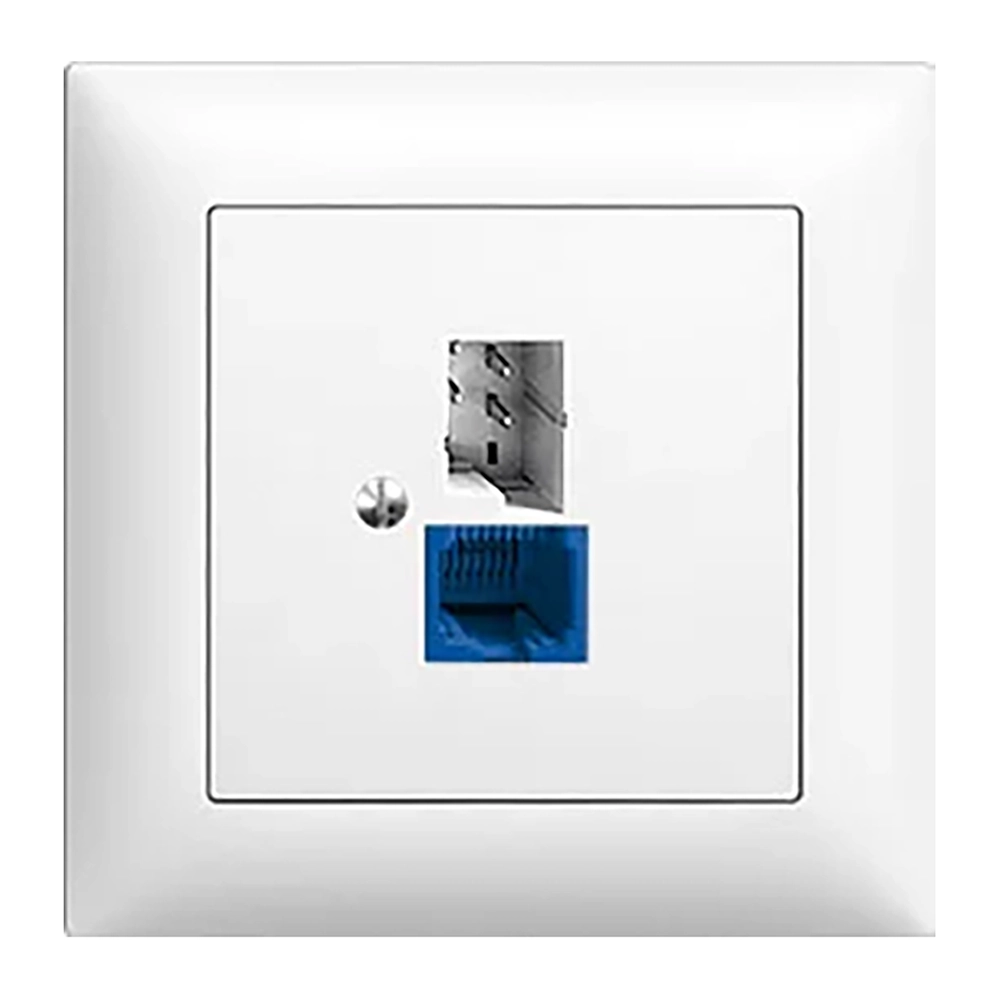

Breitbanddose alt
Die BBR-Dose, auch bekannt als “Digitaldose” und “Breitband DSL-Dose”, kann als VoIP-Rückführungsdose eingesetzt werden. Quelle
Breitbanddose alt
Die BBR-Dose, auch bekannt als “Digitaldose” und “Breitband DSL-Dose”, kann als VoIP-Rückführungsdose eingesetzt werden. Quelle

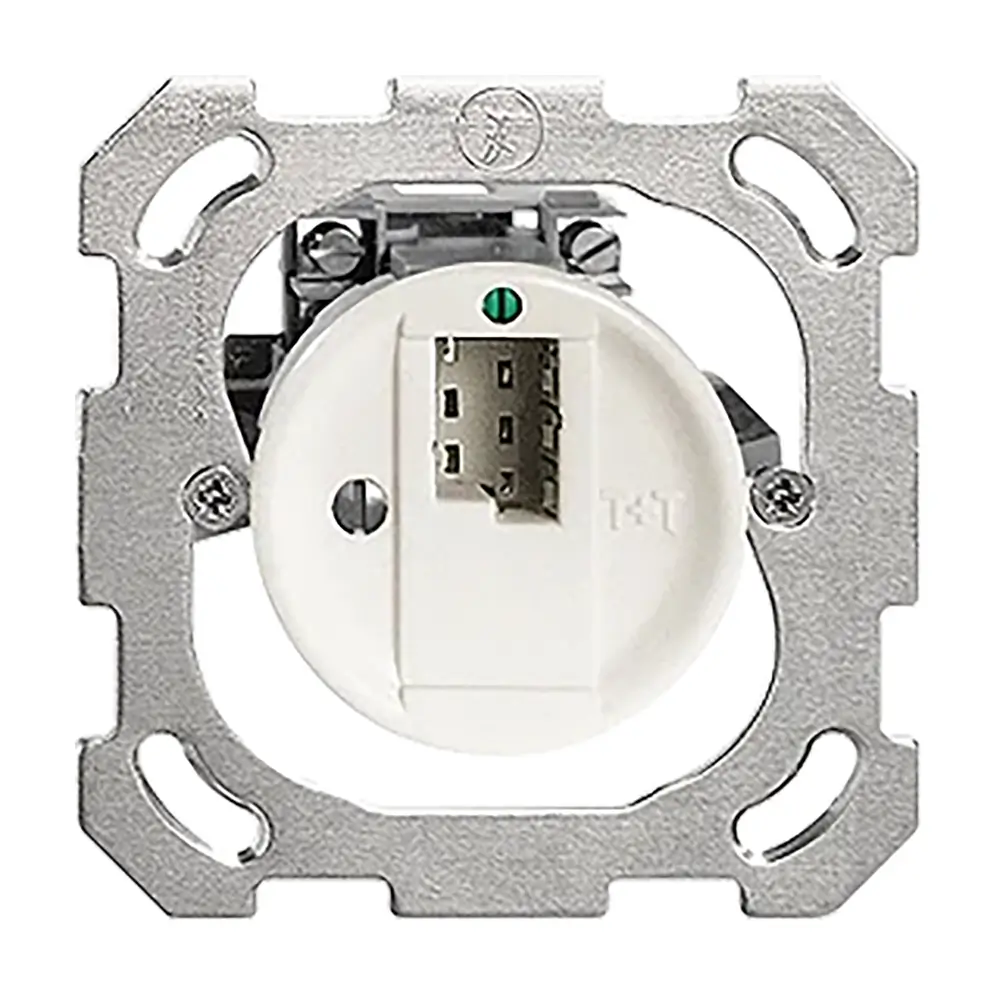

Feller TT83 6-polig Reichle
Wo noch nicht die RJ-11/12 bzw. RJ-45 Dose verbaut wurde, finden wir häufig diese Dose mit Reichle Buchse.

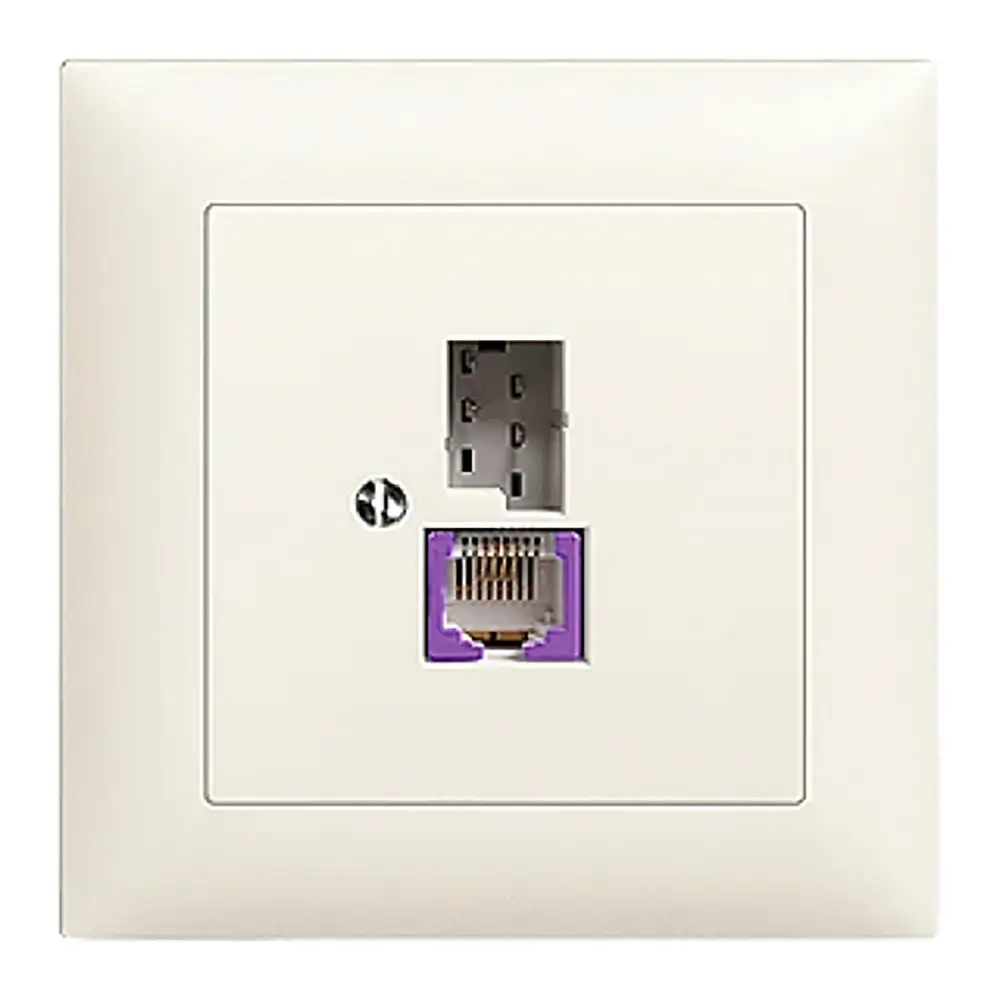

Feller TT83_RJ45
Kombinierte Dose mit z.B. RJ45 und Reichle
Kombinierte Dose Reichle TT 83 Buchse und RJ-45 oder ev. RJ-11/12

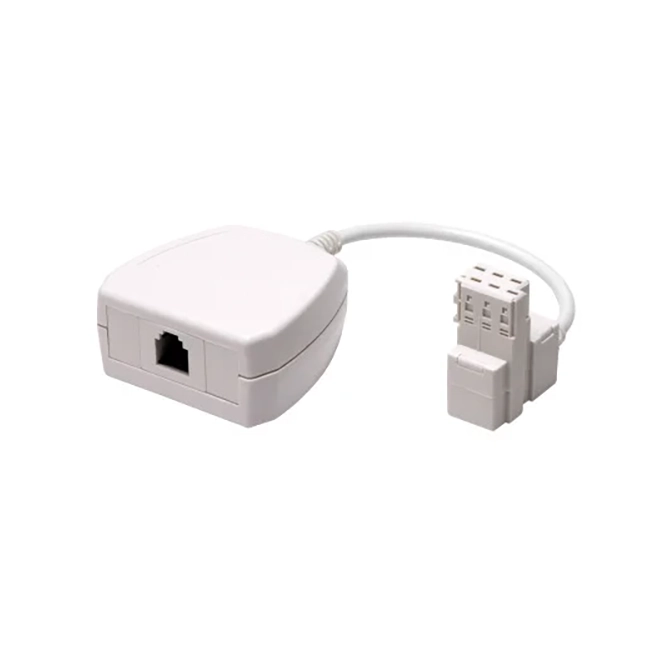

Adapter xDSL TT83-RJ45_RJ11
Adapter oft auch als xDSL Filter für Internet
Adapter für Reichle TT83 Dose mit RJ-45 für All IP / Internet etc.

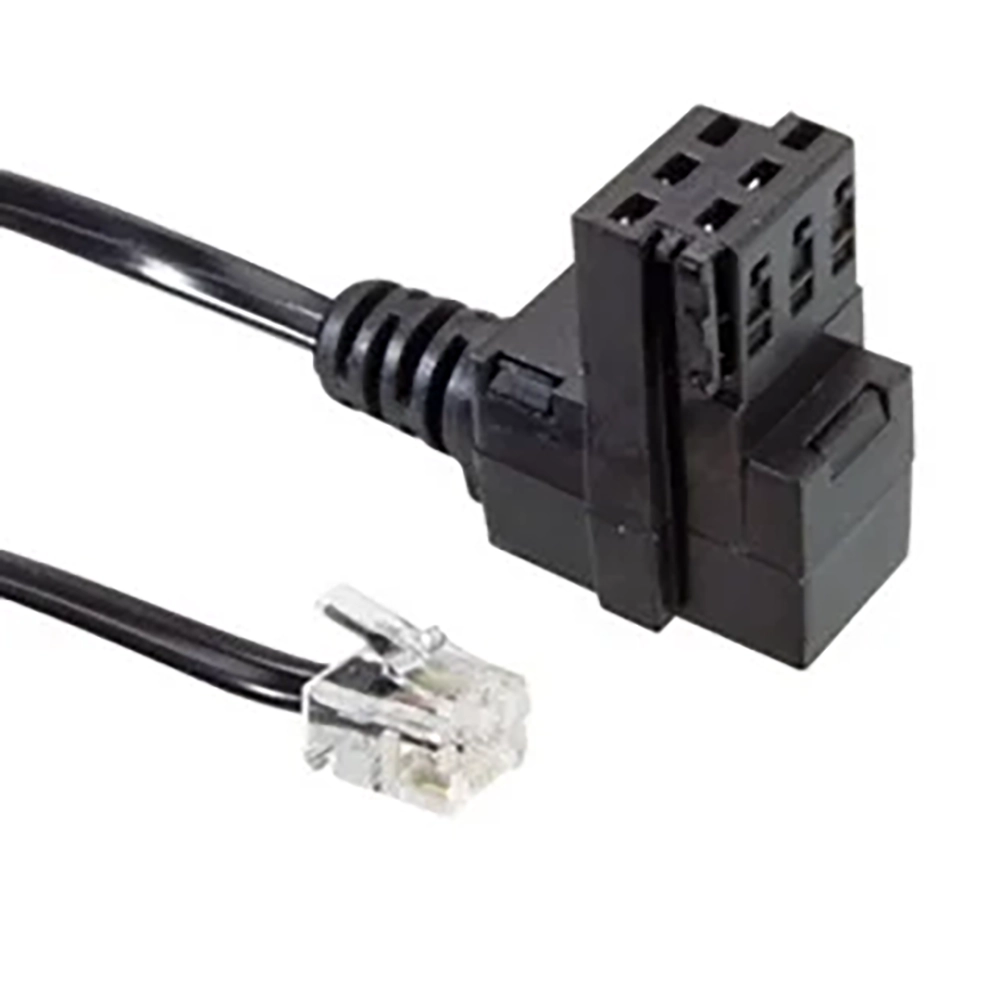

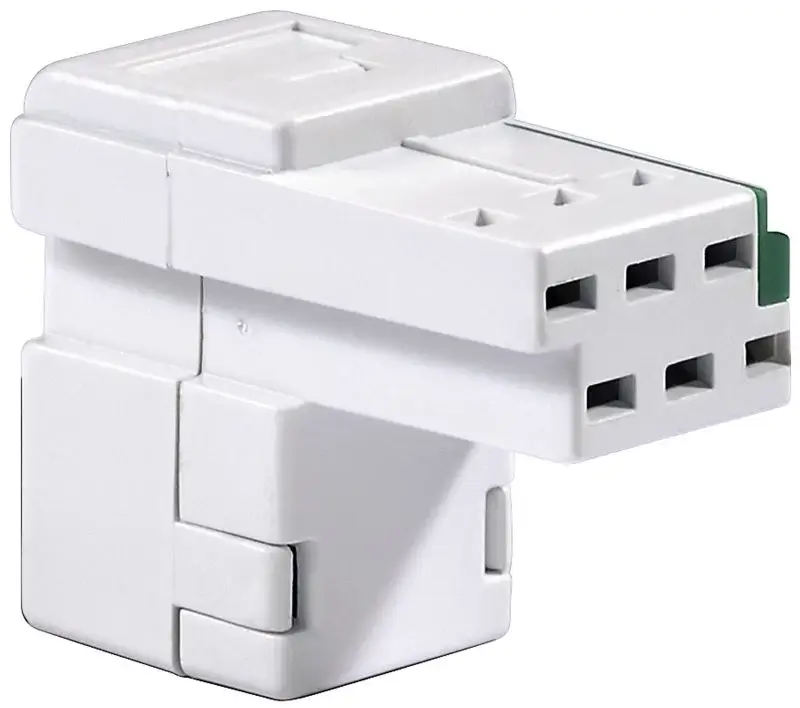

Stecker-TT89-Reichle – RJ11/12
TT89 Reichlestecker (abgewinkelt) als Gerätestecker oder Adapter auf z.B. RJ11/12
Reichle Stecker abgewinkelt TT89 mit RJ-11/12 Stecker als Adapter oder oft als Gerätestecker an fertig Konfektionierten Telefonkabel

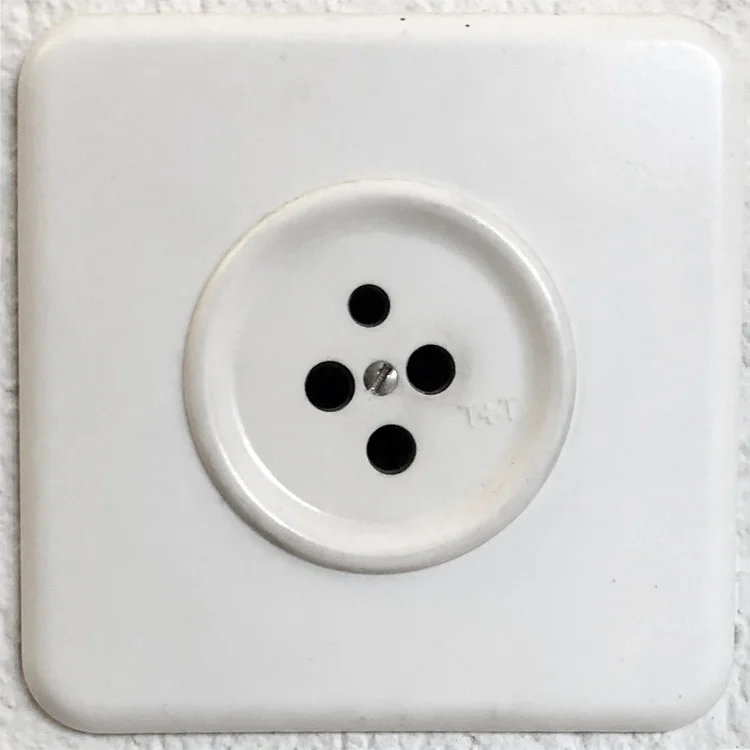

TT-4 Polig
In älteren Gebäuden findet man diese 4 polige Telefon Steckdose, Adapter für die neueste Internet Infrastruktur ist aber erhältlich, empfohlen aber Dose umrüsten.
Rüsten sie ihre alte 4 Pol Dose in eine moderne Digital Dose um, sie sparen sich die Adapter, erhalten bessere Verbindung und sind für die Zukunft gerüstet.

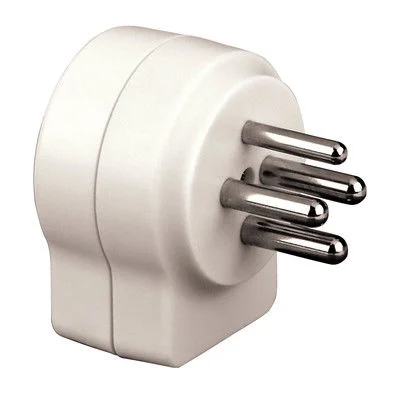

TT 4 Polig Stecker
Stecker zum Beispiel als Adapter ausführung für die Buchse oben
Vorläuffer des Reichle-Stecker Standard TT83,87,89
Stecker zum Beispiel als Adapter ausführung für die 4 Polige Buchse in älteren Gebäuden.
TT 4 Pol Adapter zu 2 x Reichle TT 89
Vorläuffer des Reichle-Stecker Standard TT83,87,89

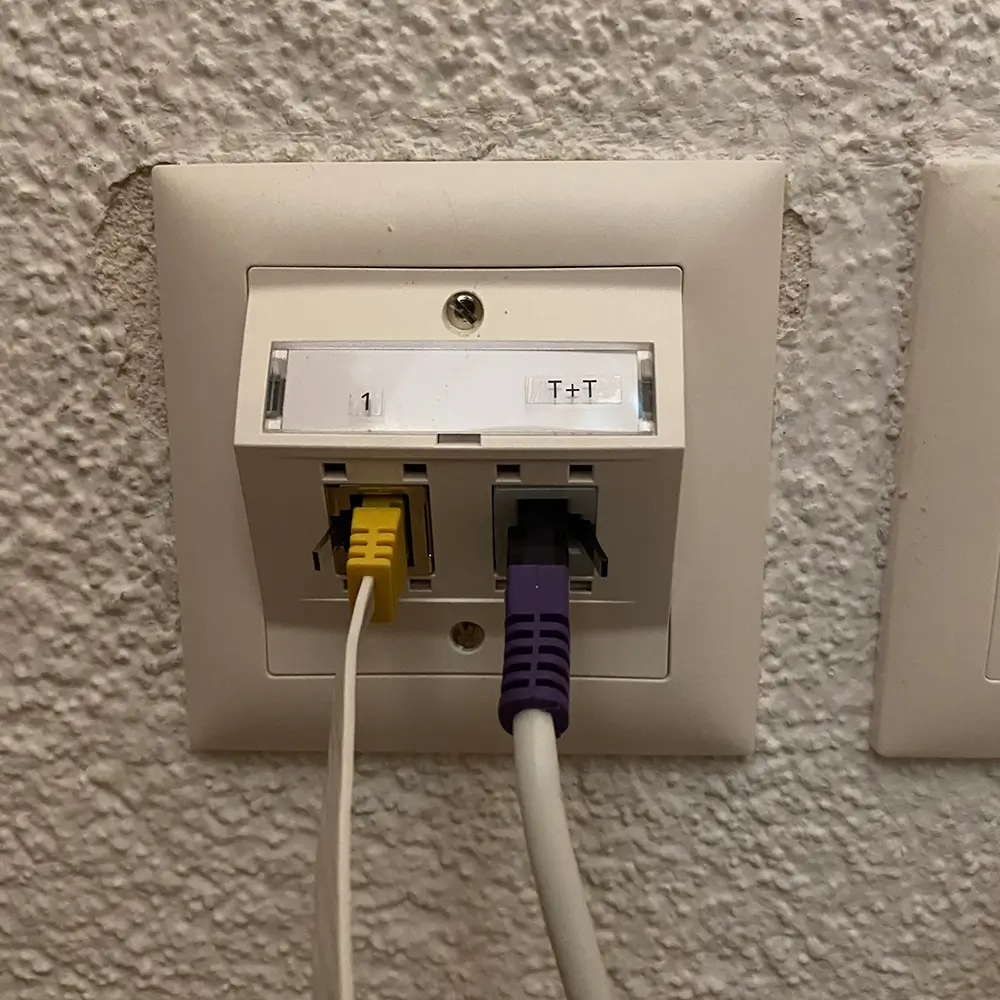

RJ45 für Ethernet und DSL (ev. RJ12)
Ethernet-, DSL-Dose
2 x RJ45-Dose, zum Beispiel für Routeranschluss DSL und Rückführung Ethernet

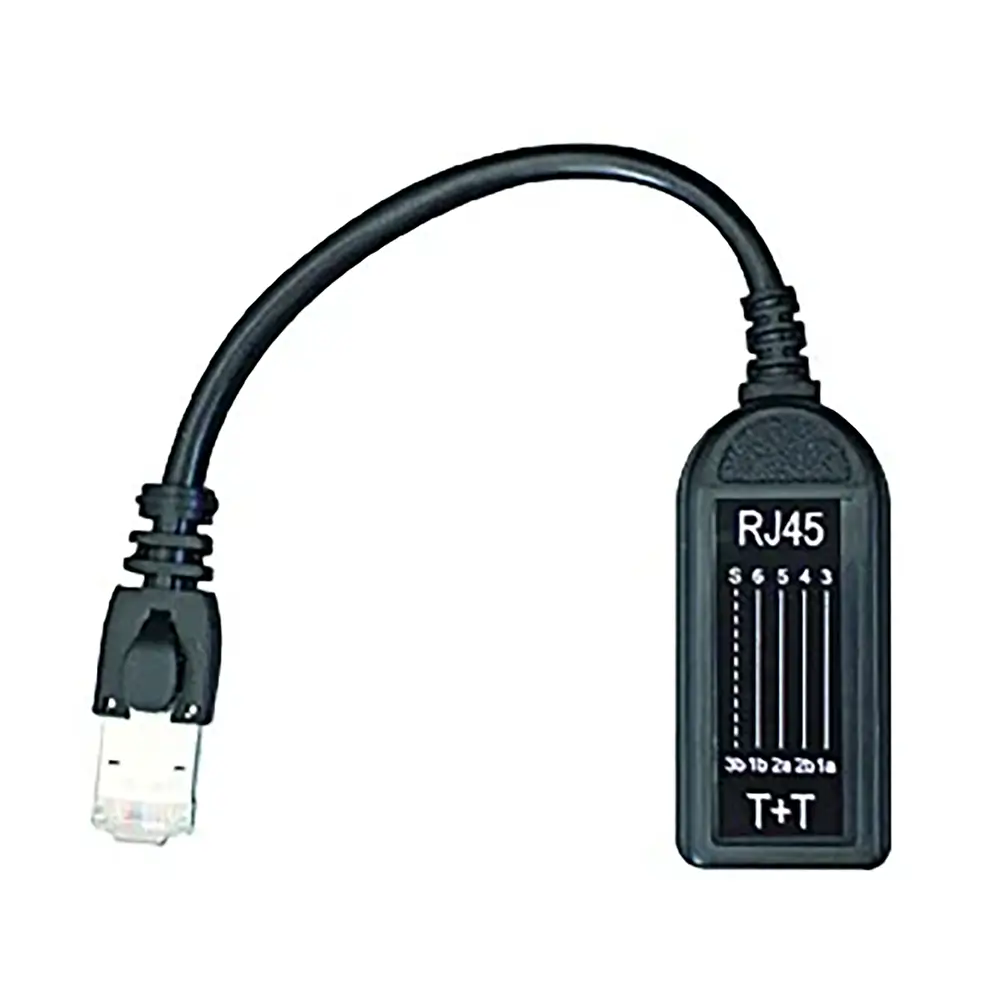

Adapter TT83_RJ45
Adapter für DSL Anschluss RJ45
Adapter für Reichle TT83 Dose mit RJ-45 für All IP / Internet etc.

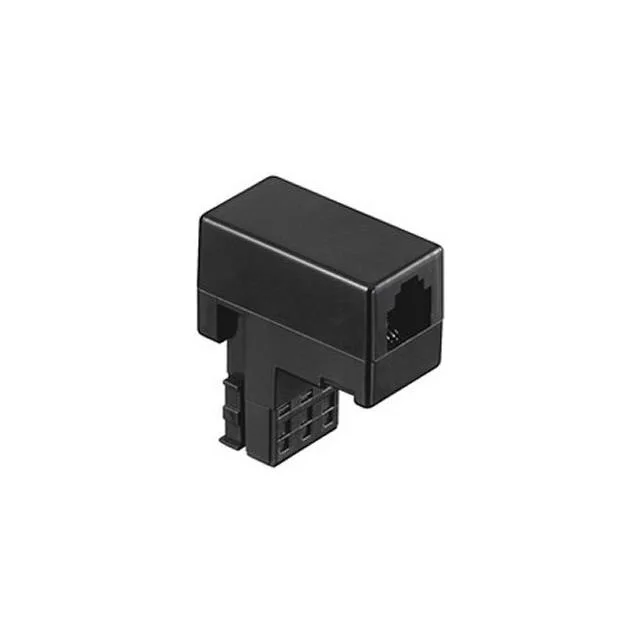

Adapter für ISDN RJ12 – Reichle TT83
Adapter für Reichle TT83 Dose mit RJ-11/12 fürTelefon / Fax / Internet
